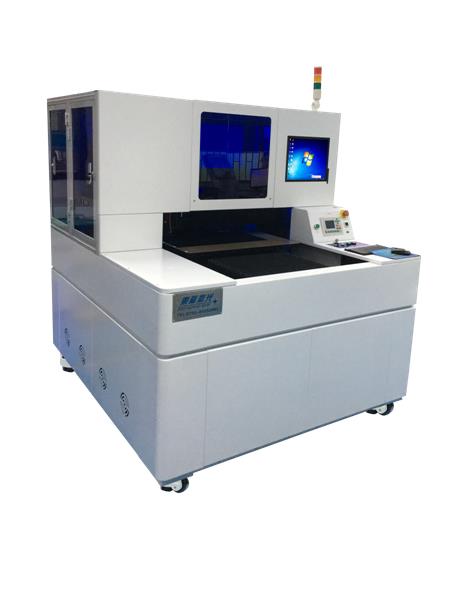

新型非金屬精密激光切割機
DY-5060F30W
非金屬激光切割機是一款由光路、傳動、機電組合為一體的切割設備，主要通過CO2激光器產生高分子能量擊發熱能氣化所切割產品。與材料無接觸式切割，通過電腦 CAD、CorelDRAW 等軟件編程制圖，直接導入設備。本設備采用全進口金屬密閉式射頻 CO2 激光器，獨特的出光模式使 PET、OCA、ITO?切割邊緣光滑、不燒焦、不發黃。 廣泛應用于柔性顯示面板、汽車用品制造、服裝生產、醫療配件、光伏配件等行
立即咨詢
非金屬激光切割機是一款由光路、傳動、機電組合為一體的切割設備，主要通過CO2激光器產生高分子能量擊發熱能氣化所切割產品。與材料無接觸式切割，通過電腦 CAD、CorelDRAW 等軟件編程制圖，直接導入設備。本設備采用全進口金屬密閉式射頻 CO2 激光器，獨特的出光模式使 PET、OCA、ITO?切割邊緣光滑、不燒焦、不發黃。
廣泛應用于柔性顯示面板、汽車用品制造、服裝生產、醫療配件、光伏配件等行
設備主要技術參數表
|
項目 |
主要參數 |
備注 |
|
鐳 射 系 統 |
激光類型：CO2 風冷型 |
|
|
型號：DY LASER-30W |
||
|
波長：10.6um IR |
||
|
頻率：0-25KHz |
||
|
最大能量輸出：60W |
||
|
輸出參量穩定性：M2=1.1±0.1% |
||
|
顯微成像系統 |
型號：ewin lens - 1 |
|
|
成像透鏡：IR增透膜 |
||
|
CCD品牌 ：東贏定制品 |
||
|
CCD像素：200萬取像 |
||
|
顯示器：17寸 1920*1080 |
||
|
圖像采集卡品牌及型號 ：麥恩 |
||
|
軟體系統 |
控制功能： 1.激光能量、頻率、脈寬調節儲存 2.工作臺移動、加工狀態參數顯示 3.顯微成像調整 4.儲存100種加工用參數
|
|
|
5.電腦： 技嘉主板 硬盤500G 4G內存 intel CPU E5200 |
|
|
|
機 架 結 構 |
材料：鈑金鋼架 |
|
|
外觀尺寸:L1380mm*W1280mm*H1120mm |
|
|
|
工作臺尺寸：880mm*780mm |
|
|
|
XY軸行程：700mm*660mm |
|
|
|
Z軸行程：80mm |
|
|
|
XYZ軸移動速度：高速≥10mm/s 低速：2mm/s 手動微調：0.25mm/260度 |
|
|
|
加工速度：500mm/s |
|
|
|
加工深度：≤6mm |
|
|
|
XYZ軸移動精度：±0.06mm |
|
|
|
|
||
|
平臺表面：高潔度切割專用鋁板 |
|
|
|
XYZ軸馬達：伺服電機 |
|
|
|
Z軸導軌：無油導軌 |
|
|
|
運動控制卡品牌及型號：固高 |
|
|
|
導軌絲桿品牌型號：臺灣上銀 V15型P級WIWIN雙導軌滾珠絲桿 |
|
|
|
外觀油漆著色：灰?guī)?/span>/乳白色 光油（無塵型） |
|
|
|
顯示器固定座 ：可調節前后擺動 |
|
|
|
電 氣 部 分 |
操作鍵盤功能： 1、XYZ軸粗調、微調 2、CCD照準光源亮度調節 3、啟動電源開關 4、啟動按鈕 5、急停開關 |
|
|
安裝環境 |
輸入電源：單相交流220V 50-60Hz 10A |
|
|
溫濕度：25℃±1℃，60% |
|
