簡單的說，TFT LCD液晶屏（TFT-LCD激光修復機）的基本結構為兩片玻璃基板中間夾一層液晶。前端LCD面板（LCD激光修復機）貼上彩色濾光片﹐后端TFT面板上制作薄膜晶體管（TFT）。當施加電壓于晶體管時﹐液晶轉向﹐光線穿過液晶后在前端面板上產生一個畫素。背光模塊位于TFT-Array面板之后負責提供光源。彩色濾光片給予每一個畫素特定的顏色（液晶屏激光修復機）。結合每一個不同顏色的畫素所呈現出的就是面板前端的影像。

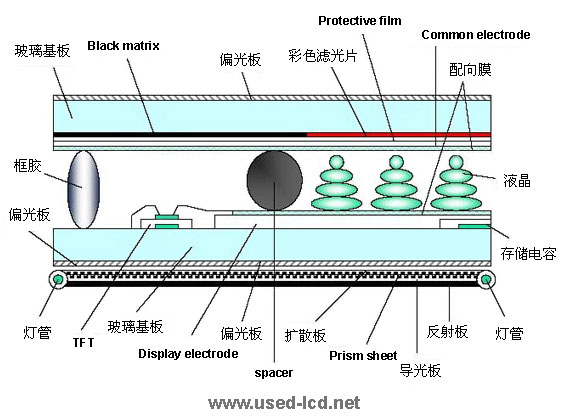

TFT有源矩陣驅動LCD的基本結構（東贏激光）

       TFT LCD液晶屏（ TFT-LCD激光鐳射修復機）配件從前到后分別是：偏光板、玻璃基板、Black matrix、彩色濾光片、Protective film、Common electrode、液晶、Spacer、Display electrode、TFT、存儲電容、玻璃基板、偏光板、擴散板、Prism sheet、導光板、燈管、反射板。

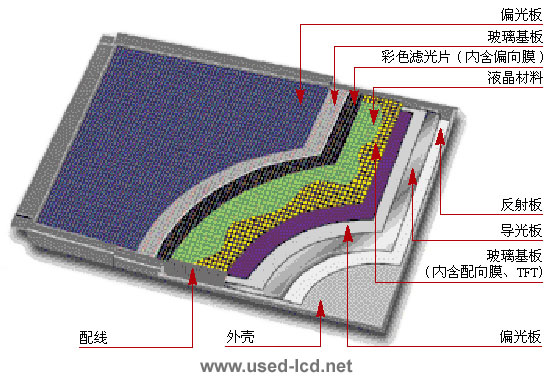

液晶顯示屏基本結構（東贏激光）

      TFT面板就是由數百萬個TFT device以及ITO（In Ti Oxide，此材料為透明導電金屬）區域排列，如一個matrix結構，而所謂的Array就是指數百萬個排列整齊的TFT device之區域，此數百萬個排列整齊的區域就是面板顯示區。下圖為一個TFT畫素的結構：Signal line

      不論TFT面板的設計如何的變化，制程如何的簡化，其結構一定具備TFT device和控制液晶區域（光源若是穿透式的LCD，則此控制液晶的區域是使用ITO，但對於反射式的LCD則是使用高反射式率的金屬，如Al等），TFT device是一個開關器，其功能就是控制電子跑到ITO區域的數量，當ITO區域流進去的電子數量達到我們想要的數值后，再將TFT device關掉，此時就將電子整個關在ITO區域。
