一、產品圖片

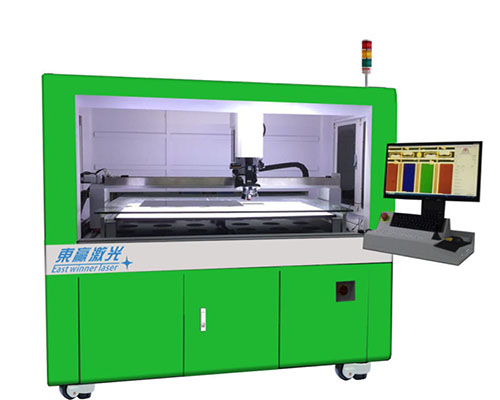

DY-85NWF(封閉式）
(圖片僅供參考，以實物為準)

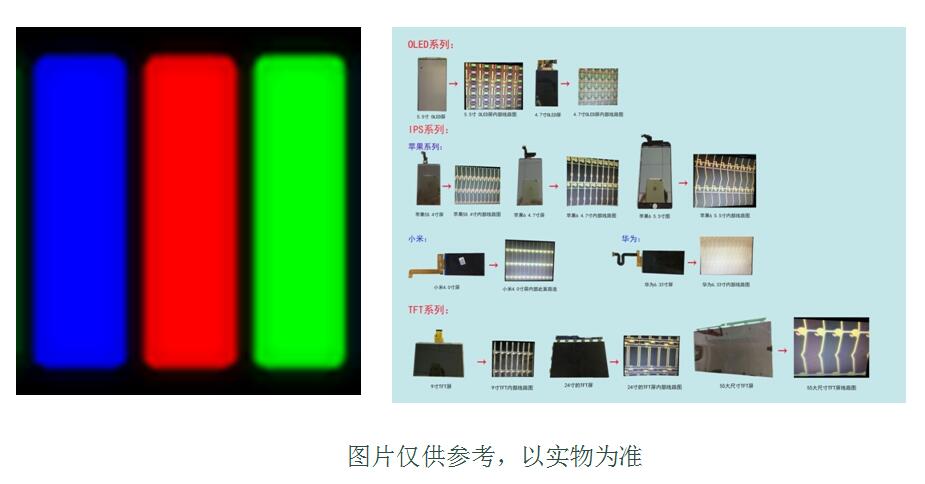

二、樣品圖片
三、主要用途及功能介紹

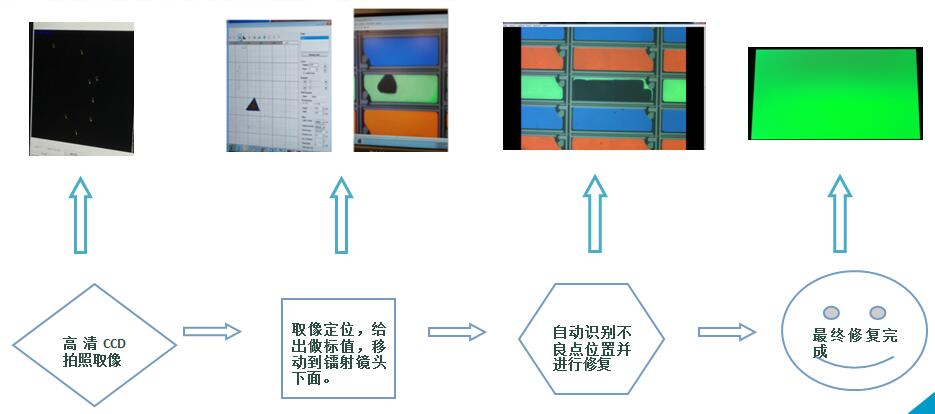

主要應用于TFT-LCD、IPS、LTPS、OLED等顯示面板行業，針對制程當中發光區域內因異物、短路產生的亮點、灰亮點、亮線不良進行鐳射修復。整個修復過程是通過高清像素CCD自動定位，拍照取像分析，給出不良點坐標，然后計算機根據指令將修復用的鐳射鏡頭移動到位，自動識別出不良點的形狀大小，激光會做出不同方式的暗化維修。詳見如下圖解：
四、超快激光亮點修復特點：可以直接針對一個pixel里的異物亮點進行單獨暗 化修復，而不影響周圍區域發光。如下圖所示：
五、設備主要技術參數表
|
|
名稱 |
規格 |
備注 |
|
|
鐳射系統 |
Ewinlaser PD-22 |
美國進口 |
|
|
顯微鏡系統 |
EwinHK-5-10-20-50X |
日本進口 |
|
|
影像系統 |
日本JVC株式會社 |
SONY感光蕊片 |
|
|
標配鏡頭 |
5X（NR）、10X(NR)、20X、50X（IR） |
電動切換 |
|
|
移動平臺 |
高精密臺灣產絲桿 |
|
|
|
機架 |
特鋼120*120 |
|
主要用途：所述的光學檢查中的電性檢查，只能消極地找出像素缺陷的位置，而激光修補的目的，是進一步地希望能將有缺陷的部分加以改正，使原本篩選出來要丟棄浪費的產品，修補成可接受的產品。以目前可以接受的產品標準，首先是絕對不能有線缺陷；其次，目前許多產品有“無亮點保證”，因此也不能有像素是一直發光的亮點，但可以某種程度地接受少數暗點。所以激光修補的對象，是以線缺陷和亮點為主。
激光修補的方式：熔接：在有二層金屬相互重疊的跨越之處，以適當能量和波長的激光，可將金屬化開而熔接在一起，使兩個原本不相連的電極形成短路。在設計時需考慮重疊面積的大小與其和周邊其他金屬的距離。在單層金屬布線之外，以適當能量和波長的激光，可將金屬化開而切斷原來的布線。在設計時需要考慮寬度的大小與其和周圍其他金屬的距離。
六、設備參數：
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||
